Архитектурные особенности

Операционная система MS-DOS, язык ассемблера МП 86 и методы программирования микропроцессоров корпорации Intel разрабатывались применительно к 16-разрядному процессору 8086 и тому режиму, который впоследствии получил название реального. Появление процессора 80386 знаменовало собой начато нового этапа в развитии операционных систем и прикладного программирования - этапа многозадачных графических операционных систем защищенного режима типа Windows и 32-разрядных прикладных программ. При этом, как уже отмечалось во введении, все архитектурные средства 86-го процессора входят в состав любого современного процессора, который, таким образом, можно условно разделить на две части - МП 86 и дополнительные средства, обеспечивающие защищенный режим, 32-разрядную адресацию и прочее. Из этих дополнительных средств можно выделить те, которые обеспечивают защищенный режим, и в реальном режиме не используются (во всяком случае, явным образом; в действительности, процессор, даже работая в реальном режиме, использует по крайней мере некоторые из этих средств). Сюда, например, относятся регистры таблиц дескрипторов, регистры тестирования и отладки, привилегированные команды защищенного режима, система страничного отображения адресов и др. С другой стороны, часть новых свойств современных процессоров можно использовать и в реальном режиме, выполняя программы под управлением MS-DOS. Сюда, прежде всего, относится использование 32-битовых операндов, некоторых новых команд процессора и расширенных возможностей старых команд. Настоящая глава будет в основном посвящена именно этим средствам процессоров 80386, i486 и Pentium, которые в дальнейшем мы будем обобщенно называть 32-разрядными процессорами. Вопрос о программировании защищенного режима слишком сложен, чтобы его можно было осветить в рамках этой книги, хотя основные принципы защищенного режима будут описаны.

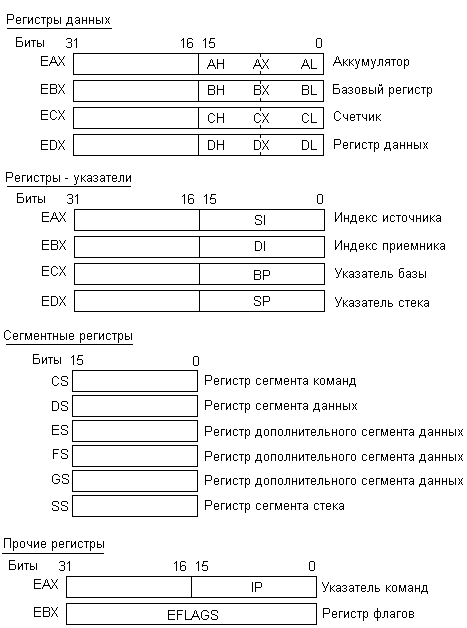

32-разрядные процессоры содержат несколько десятков программно- адресуемых регистров (не считая регистров сопроцессора), из которых шесть являются 16-разрядными, а остальные - 32-разрядными. Регистры принято объединять в семь групп: регистры общего назначения (или регистры данных), регистры-указатели, сегментные регистры, управляющие регистры, регистры системных адресов, отладочные регистры и регистры тестирования. Кроме того, в отдельную группу выделяют счетчик команд и регистр флагов. Регистры, используемые в реальном режиме, показаны на рис. 4.1.

mov ЕАХ,0FFFFFFFFh ;Работа с двойным словом (32 бит)

mov AX,0FFFFh ;Работа со словом (16 бит)

mov AL, 0FFh ;Работа с байтом (8 бит)

Все сегментные регистры, как и в МП 86, являются 16-разрядными. В их состав включено еще два регистра - FS и GS, которые могут использоваться для хранения сегментных адресов двух дополнительных сегментов данных. Таким образом, при использовании расширенных возможностей современных процессоров программе одновременно доступны четыре сегмента данных, а не два, как в МП 86.
Регистр указателя команд также является 32-разрядным и обычно при описании процессора его называют EIP. Младшие шестнадцать разрядов этого регистра соответствуют регистру IP процессора МП 86. Весь регистр EIP используется только в 32-разрядных приложениях; в 16-разрядных программах адреса могут быть только 16-разрядными и, соответственно, для адресации в программном сегменте используется младшая половина регистра EIP.
Регистр флагов принято называть EFLAGS (от extended flags, расширенные флаги). Хотя он имеет длину 32 бит, только младшие 18 бит (да и то не все) содержат значащую информацию. Дополнительно к шести флагам состояния (CF, PF, AF, ZF, SF и OF) и трем флагам управления состоянием процессора (TF, IF и DF), назначение которых было описано в гл. 1, он включает новые флаги задачи, рестарта и виртуального режима, а также двухбайтовое поле привилегий ввода-вывода. Все эти биты используются только в защищенном режиме и здесь рассматриваться не будут.
